[System Program] [3] Memory Hierarchy

[Memory Hierarchy]



> Random-Access memory(RAM)

# 주요 특징

• RAM is traditionally pachaged as a chip
• 저장 단위는 'cell' (one bit per cell)
• 여러 RAM chips가 메모리를 구성한다.

# SRAM (Static RAM)

• 전원 공급이 유지된다면, 값(value)를 무한이 유지한다.
• 접근이 빠르고, 비싸다.

# DRAM (Dynamic RAM)

• 접근이 SRAM에 비해 상대적으로 느리고, 싸다.

> Connecting CPU and Memory

# bus; CPU와 memory는 bus에 의해서 연결된다.

-> bus는 주소, 데이터, 제어 신호를 전달하는 collection of parallel wires이다.



> Conventional DRAM Organization

> Reading DRAM Supercell (2,1)

RAS를 통해 supercell의 row 정보를 보낸다.

# RAS를 통해 선택할 row의 정보를 보낸다.

# 전체 row를 internal row buffer에 복사한다.

CAS를 통해 supercell의 column 정보를 보낸다.

# column address를 다시 한 번 보낸다.

# 해당 supercell이 보내진다.



/* 굉장히 빨리 이야기하고 넘어가심

> Nonvolatile Memories (비휘발성 메모리)

# 비휘발성 메모리는 전원이 꺼져도 데이터가 유지된다.

# 일반적으로 ROM(read-only memory)이라고 부른다.



# Types of ROMS

• Programmable ROM(PROM)
• Eraseable programming ROM(EPROM)
• Electrically erasable ROM(EEPROM)
• Flash memory

# Firmware; ROM에 저장된 프로그램



> Disk Geometry

> Multiple-platter View

> Disk Operation

> Disk capacity

# Capacity; 저장 가능한 최대 비트 수 (GB)

* 1GB = 10^9 Bytes



# Capacity의 결정 요소

• Recording density (bits/in)
• Track density (bits/in)
• Areal density (bits/in^2) = Recording density * Track density

> Recording zones

> Computing Disk Capacity

Capacity = (# bytes/sector) x (avg. # sectors/track) x (# tracks/surface) x (# surfaces/platter) x (# platters/disk)



Example) Given

512 bytes/sector
300 sectors/track (on average)
20,000 tracks/surface
2 surfaces/platter
5 platters/disk

Capacity = 512 x 300 x 20000 x 2 x 5 = 30,720,000,000 = 30.72 GB



>Disk Access Time Component

> Disk Access Time

Average time to access some target sector approximated by :
T(access) = T(avg_seek) + T(avg_rotation) + T(avg_transfer)



# Seek time
Time to position heads over the track containing target sector.
Typically 9ms



# Rotational latency
Time waiting for first bit of target sector to pass under r/w head.
½ x 1/RPMs x 60 sec/1min



# Transfer time

Time to read the bits in the target sector.
1/RPM x 1/(avg #sectors/track) x 60sec/1min



# Important points

• Access time dominated by seek time.
• First bit in a sector is the most expensive, the rest are free.
• SRAM access time is about 4 ns/doubleword, DRAM about 60 ns
• Disk is about 40,000 times slower than SRAM,
• 2,500 times slower then DRAM



> I/O Bus

컴퓨터의 여러 I/O device를 연결

 > Solid State Disks



>SSD Performance Characteristics



> SSD Tradeoffs vs. Rotating Disks



> The CPU-Memory Gap

Memory 간의 속도 gap을 매꾸기 위해 여러 기술이 사용



> Locality

# Principle of Locality (지역성의 원리)

# Temporal locality (시간적 지역성); 최근의 instruction이 다시 실행될 가능성이 높다.

# Spatial locality (공간적 지역성); 근처의 instruction이 다시 실행될 가능성이 높다.

2차원 배열은 1차원 배열과 같이 표현가능한데, 공간적 지역성의 좋은 예



> Memory Hierarchies

locality of program을 파악해서 Memory Hierarchy에 맞는 메모리를 할당한다.

> Caching

# Cache; 자주 사용하는 데이터나 값을 미리 복사해 놓는 임시 장소
캐시는 저장 공간이 작고 비용이 비싼 대신 빠른 성능을 제공

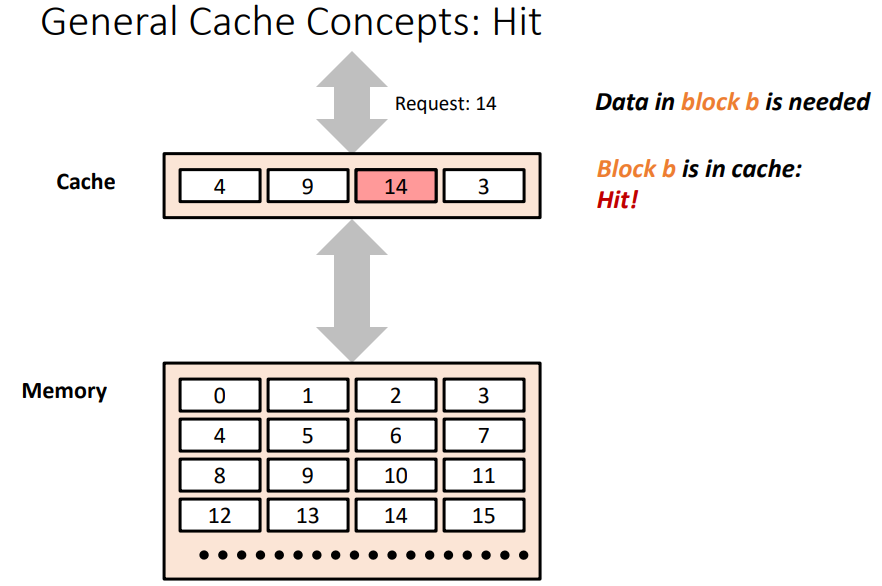

# Hit

# Miss

• Placement policy
• Replacement policy; LRU(최근에 쓰이지 않은 block을 victim으로 설정)
